قابل اعتماد DC برقی تحفظ کے لیے 2P 125A چھوٹے سرکٹ بریکر کیوں ضروری ہیں

خلاصہ:چونکہ جدید فوٹو وولٹک اور مواصلاتی نظام تیزی سے قابل اعتماد DC پاور ڈسٹری بیوشن پر انحصار کرتے ہیں، سرکٹ کا موثر تحفظ ضروری ہو گیا ہے۔گلیکسی فیوزفراہم کرتا ہے2P 125A چھوٹے سرکٹ بریکرزڈی سی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جس میں اوورلوڈ تحفظ، شارٹ سرکٹ پروٹیکشن، اور محفوظ سرکٹ آئسولیشن کی ضرورت ہوتی ہے۔ YRM9-125DC پلیٹ فارم کی بنیاد پر، یہ بریکر DIN-ریل کی تنصیب، 10kA توڑنے کی صلاحیت، اور IEC 60947-2 اور GB/T 14048.2 کے ساتھ تعمیل پیش کرتے ہوئے کم وولٹیج ڈی سی سسٹم کے مطالبے کی حمایت کرتے ہیں۔

مندرجات کا جدول

• 2P 125A چھوٹے سرکٹ بریکرز کیا ہیں؟
• 2P 125A چھوٹے سرکٹ بریکر کیسے کام کرتے ہیں؟
• اہم خصوصیات کیا ہیں؟
• تکنیکی وضاحتیں کیا ہیں؟
• وہ عام طور پر کہاں استعمال ہوتے ہیں؟
• آپ کو صحیح ڈی سی سرکٹ بریکر کا انتخاب کیسے کرنا چاہئے؟
• تنصیب کے دوران آپ کو کیا خیال رکھنا چاہئے؟
• اکثر پوچھے گئے سوالات
• نتیجہ

2P 125A چھوٹے سرکٹ بریکرز کیا ہیں؟

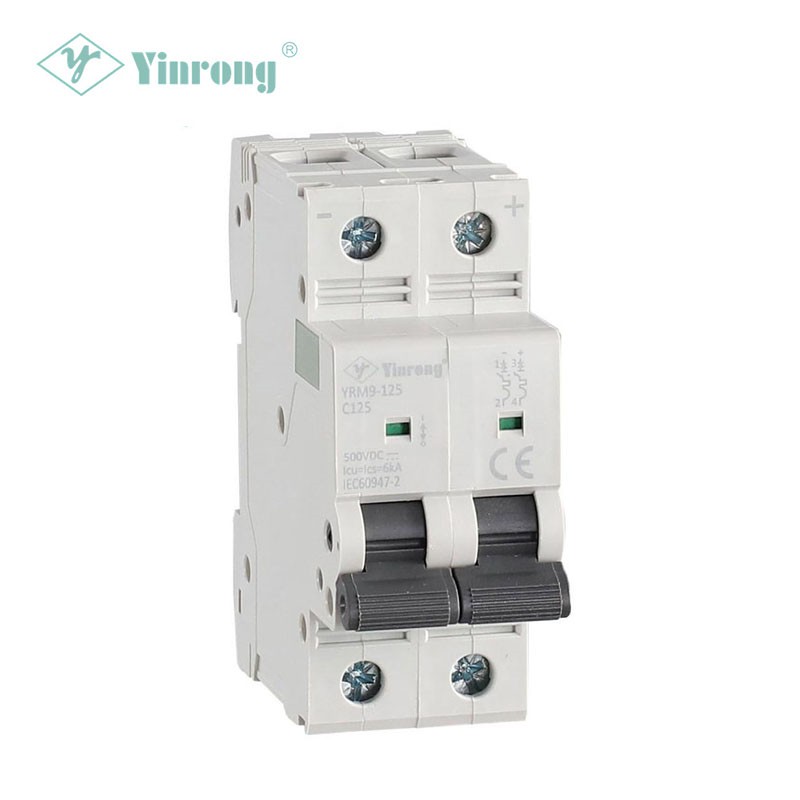

A 2P 125A منی ایچر سرکٹ بریکرایک ڈی سی پروٹیکشن ڈیوائس ہے جو غیر معمولی موجودہ حالات کو روکنے اور ضرورت پڑنے پر سرکٹ آئسولیشن فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔ "2P" عہدہ سے مراد دو قطبی ترتیب ہے، جبکہ 125A مخصوص ماڈل کی برائے نام موجودہ درجہ بندی کی نشاندہی کرتا ہے۔

روایتی فیوز کے برعکس جس کو عام طور پر آپریشن کے بعد تبدیل کرنے کی ضرورت ہوتی ہے، سرکٹ بریکر کو غلطی کی مناسب تفتیش کے بعد دوبارہ ترتیب دیا جا سکتا ہے۔ یہ اسے خاص طور پر برقی نظاموں کے لیے مفید بناتا ہے جہاں خدمت کی اہلیت، دیکھ بھال کی کارکردگی، اور تیزی سے بحالی اہم ہے۔

گلیکسی فیوز کی طرف سے فراہم کردہ پروڈکٹ کی معلومات کے مطابق، اس کی YRM9-125DC سیریز ڈی سی سسٹمز کے لیے ہے، خاص طور پرمواصلات کے بنیادی ڈھانچے اور فوٹو وولٹک نظام. پروڈکٹ فیملی 1P، 2P، 3P، اور 4P کنفیگریشنز کو سپورٹ کرتی ہے، جس میں 80A سے 125A تک ریٹیڈ کرنٹ اور DC وولٹیج کنفیگریشنز 250VDC سے 1000VDC تک قطب کی گنتی پر منحصر ہیں۔

تحفظ کے اختیارات کا موازنہ کرنے والے خریداروں کے لیے، عام مقصد کے لیے بنائے گئے AC بریکر اور مقصد کے لیے ڈیزائن کیے گئے DC بریکر کے درمیان فرق کو سمجھنا بہت ضروری ہے کیونکہ DC فالٹ میں رکاوٹ مختلف برقی چیلنجز پیش کرتی ہے۔ سسٹم کے DC وولٹیج اور فالٹ کنڈیشنز کے لیے خاص طور پر درجہ بندی کردہ بریکر کو منتخب کرنے سے تحفظ کی مجموعی اعتبار کو بہتر بنانے میں مدد ملتی ہے۔

2P 125A چھوٹے سرکٹ بریکر کیسے کام کرتے ہیں؟

چھوٹے سرکٹ بریکر کا بنیادی مقصد سرکٹ کو منقطع کرنا ہے جب کرنٹ قابل قبول آپریٹنگ حالت سے تجاوز کر جائے۔ ڈی سی کی تنصیب میں، بریکر کو سسٹم وولٹیج اور ممکنہ فالٹ کرنٹ کے لیے مناسب طریقے سے ڈیزائن اور درجہ بندی کرنا چاہیے۔

تحفظ کے اصول کو تین اہم افعال کے ذریعے سمجھا جا سکتا ہے:

• اوورلوڈ تحفظ:بریکر اس وقت جواب دیتا ہے جب کرنٹ کافی مدت تک قابل اجازت آپریٹنگ لیول سے اوپر رہتا ہے۔
• شارٹ سرکٹ تحفظ:یہ سامان کے نقصان کے خطرے کو کم کرنے کے لیے کافی زیادہ فالٹ کرنٹ کو تیزی سے روکتا ہے۔
• علیحدگی:معائنہ، سروسنگ، یا دیکھ بھال کے دوران سرکٹ منقطع ہو سکتا ہے۔

YRM9-125DC تکنیکی معلومات 1.05In، 1.3In، 8In، اور 12In پر وقت کی موجودہ جانچ کی وضاحت کرتی ہے۔ بیان کردہ ٹیسٹ کنڈیشنز کے لیے، اعلی فالٹ کرنٹ لیولز تیز رفتار ٹرپنگ رویے سے منسلک ہوتے ہیں، جو بریکر کے شارٹ سرکٹ پروٹیکشن فنکشن کو سپورٹ کرتے ہیں۔

2P 125A چھوٹے سرکٹ بریکرز کی اہم خصوصیات کیا ہیں؟

صنعتی یا قابل تجدید توانائی کی ایپلی کیشنز کے لیے DC چھوٹے سرکٹ بریکر کا انتخاب کرتے وقت، تنصیب کی سہولت اور طویل مدتی خدمات کے ساتھ بجلی کی کارکردگی کا جائزہ لیا جانا چاہیے۔

1. دو قطبی تحفظ

2P کنفیگریشن ڈی سی ڈسٹری بیوشن سرکٹس کے لیے ایک عملی حل فراہم کرتی ہے جہاں دو پولز کو ایک ساتھ تبدیل یا الگ تھلگ کرنے کی ضرورت ہوتی ہے۔ یہ نظام کے تحفظ اور دیکھ بھال کے انتظامات کو آسان بنا سکتا ہے۔

2. اعلیٰ موجودہ درجہ بندی

125A درجہ بندی اس طبقے کے بریکر کو اعلیٰ موجودہ DC ڈسٹری بیوشن ایپلی کیشنز کے لیے موزوں بناتی ہے جہاں چھوٹی MCB ریٹنگز کافی صلاحیت فراہم نہیں کرتی ہیں۔ YRM9-125DC فیملی 80A–125A ریٹیڈ موجودہ اختیارات کا احاطہ کرتی ہے۔

3. ڈی سی وولٹیج کی صلاحیت

سرکٹ پروٹیکشن کا سامان خریدتے وقت ڈی سی وولٹیج کی قابلیت ایک اہم چیز ہے۔ پروڈکٹ کی وضاحتیں قطبی ترتیب کے مطابق 250VDC سے 1000VDC تک کنفیگریشنز کی نشاندہی کرتی ہیں، جس سے خاندان ڈی سی آرکیٹیکچرز کی ایک رینج پر لاگو ہوتا ہے۔

4. 10kA توڑنے کی صلاحیت

YRM9-125DC مصنوعات کی معلومات بتاتی ہے a10kA توڑنے کی صلاحیت. یہ خصوصیت اس وقت اہم ہے جب اس بات کا جائزہ لیا جائے کہ آیا کوئی حفاظتی آلہ مطلوبہ تنصیب کے مقام پر ممکنہ فالٹ کرنٹ کو محفوظ طریقے سے روک سکتا ہے۔

5. DIN-ریل کی تنصیب

DIN-ریل ماؤنٹنگ بجلی کی تقسیم کی اسمبلیوں اور کنٹرول کیبنٹ میں آسان تنصیب کی حمایت کرتی ہے۔ یہ سسٹم انٹیگریٹرز اور برقی ٹھیکیداروں کے لیے تبدیلی اور دیکھ بھال کو زیادہ سیدھا بھی بنا سکتا ہے۔

6. بین الاقوامی معیار کی تعمیل

مصنوعات کی دستاویزات تعمیل کی نشاندہی کرتی ہیں۔IEC 60947-2اورGB/T 14048.2. خریداروں کو خریداری سے پہلے ہمیشہ درست ماڈل اور مطلوبہ مارکیٹ کے لیے قابل اطلاق سرٹیفیکیشن اور ٹیسٹ دستاویزات کی تصدیق کرنی چاہیے۔

تکنیکی وضاحتیں کیا ہیں؟

تکنیکی تصریحات اس بات کا تعین کرتے وقت نقطہ آغاز ہونا چاہیے کہ آیا 2P 125A چھوٹے سرکٹ بریکر کسی خاص DC تنصیب کے لیے موزوں ہے۔

مندرجہ بالا وضاحتیں کارخانہ دار کی شائع شدہ مصنوعات کی معلومات پر مبنی ہیں۔ چونکہ وولٹیج اور موجودہ صلاحیت قطب کی درست ترتیب اور تنصیب کے حالات پر منحصر ہوسکتی ہے، انجینئرنگ ٹیموں کو آرڈر دینے سے پہلے تازہ ترین تکنیکی دستاویزات کے خلاف حتمی انتخاب کی تصدیق کرنی چاہیے۔

وہ عام طور پر کہاں استعمال ہوتے ہیں؟

ڈی سی پروٹیکشن، اعلی کرنٹ کی گنجائش، اور کمپیکٹ DIN-ریل انسٹالیشن کا امتزاج اس قسم کے بریکر کو کئی برقی ایپلی کیشنز کے لیے موزوں بناتا ہے۔

سولر فوٹوولٹک سسٹمز

فوٹوولٹک تنصیبات میں سولر ماڈیولز، کمبینر آلات، کنٹرولرز، بیٹریوں اور انورٹرز کے درمیان متعدد ڈی سی سرکٹس ہوتے ہیں۔ مناسب طریقے سے منتخب کردہ DC سرکٹ بریکر تقسیم کے فن تعمیر میں مناسب مقامات پر تحفظ اور تنہائی فراہم کر سکتے ہیں۔

مواصلاتی نظام

ٹیلی کمیونیکیشن اور کمیونیکیشن انفراسٹرکچر اکثر DC پاور ڈسٹری بیوشن پر انحصار کرتا ہے۔ قابل اعتماد سرکٹ تحفظ ناقص شاخوں کو الگ کرنے میں مدد کرتا ہے اور غیر ضروری طور پر غیر متاثرہ سرکٹس کو بند کیے بغیر دیکھ بھال میں مدد کرتا ہے۔

ڈی سی ڈسٹری بیوشن پینلز

صنعتی کنٹرول سسٹم اور ڈی سی ڈسٹری بیوشن کیبنٹ ایک منظم تحفظاتی حکمت عملی کو برقرار رکھتے ہوئے انفرادی آؤٹ گوئنگ سرکٹس کی حفاظت کے لیے مناسب درجہ بندی والے چھوٹے سرکٹ بریکرز کا استعمال کر سکتے ہیں۔

توانائی کا ذخیرہ اور متعلقہ ڈی سی کا سامان

جہاں ایک DC پاور سسٹم کو اعلی موجودہ برانچ تحفظ کی ضرورت ہوتی ہے، ایک مناسب درجہ بندی والا سرکٹ بریکر مجموعی تحفظ کے فن تعمیر کا حصہ بن سکتا ہے۔ تاہم، بیٹری انرجی سٹوریج ایپلی کیشنز کو فالٹ کرنٹ، وولٹیج، رکاوٹ کی صلاحیت، کوآرڈینیشن، اور قابل اطلاق معیارات کی محتاط جانچ کی ضرورت ہوتی ہے۔

آپ کو صحیح ڈی سی سرکٹ بریکر کا انتخاب کیسے کرنا چاہئے؟

2P 125A چھوٹے سرکٹ بریکر کا انتخاب کبھی بھی صرف ایمپریج پر مبنی نہیں ہونا چاہیے۔ ایک قابل اعتماد انتخاب کا عمل پورے برقی ماحول پر غور کرتا ہے۔

1. سسٹم وولٹیج کی تصدیق کریں۔بریکر کی ڈی سی وولٹیج کی درجہ بندی کو سسٹم کی اصل ضرورت کو پورا کرنا یا اس سے زیادہ ہونا چاہیے۔
2. ڈیزائن کرنٹ کا حساب لگائیں۔مسلسل بوجھ اور قابل اطلاق برقی ڈیزائن کے تقاضوں کے لیے موزوں ریٹیڈ کرنٹ کا انتخاب کریں۔
3. ممکنہ شارٹ سرکٹ کرنٹ کا تعین کریں۔توڑنے کی صلاحیت تنصیب کے مقام پر غلطی کی سطح کے لیے موزوں ہونی چاہیے۔
4. قطب کی ترتیب کو چیک کریں۔تصدیق کریں کہ آیا 1P، 2P، 3P، یا 4P تحفظ سسٹم کے فن تعمیر کے لیے درکار ہے۔
5. کنڈکٹر کی مطابقت کی تصدیق کریں۔کیبل کا سائز، ٹرمینلز، کنکشن کا طریقہ، اور انسٹالیشن کے حالات منتخب بریکر کے ساتھ ہم آہنگ ہونے چاہئیں۔
6. معیارات اور سرٹیفیکیشن کا جائزہ لیں۔یقینی بنائیں کہ مصنوعات کی دستاویزات ٹارگٹ مارکیٹ پر لاگو ہونے والے ضوابط اور کسٹمر کی ضروریات کو پورا کرتی ہیں۔
7. تنصیب اور دیکھ بھال پر غور کریں۔DIN-ریل کی بڑھتی ہوئی اور واضح شناخت پینل کی تنظیم اور سروس کی کارکردگی کو بہتر بنا سکتی ہے۔

پروکیورمنٹ ٹیموں کے لیے جو ایک کی تلاش کر رہی ہے۔چین مینوفیکچرر یا سپلائر، تکنیکی دستاویزات کا جائزہ مینوفیکچرنگ کی صلاحیت، کوالٹی کنٹرول کے عمل، سرٹیفیکیشن، ڈیلیوری کی صلاحیت، اور بعد از فروخت سپورٹ کے ساتھ ساتھ ہونا چاہیے۔

تنصیب کے دوران آپ کو کیا خیال رکھنا چاہئے؟

درست انسٹالیشن اتنا ہی اہم ہے جتنا کہ صحیح بریکر کا انتخاب کرنا۔ ایک اعلیٰ معیار کا سرکٹ پروٹیکشن ڈیوائس غلط وائرنگ، ناکافی کنڈکٹر سائزنگ، یا سسٹم کے نامناسب ڈیزائن کی تلافی نہیں کر سکتا۔

• کارخانہ دار کے وائرنگ ڈایاگرام اور تنصیب کی ہدایات پر عمل کریں۔
• سرکٹ کو توانائی بخشنے سے پہلے ڈی سی قطبیت اور ٹرمینل کی شناخت کی تصدیق کریں۔
• ریٹیڈ کرنٹ اور انسٹالیشن ماحول کے لیے موزوں کنڈکٹرز اور ٹرمینلز کا استعمال کریں۔
• قابل اطلاق تکنیکی دستاویزات کے مطابق سخت ٹارک کو چیک کریں۔
• بریکر وولٹیج اور ٹوٹنے کی صلاحیت کو سسٹم کے اصل حالات کے مطابق چیک کریں۔
• زیادہ گرمی، ڈھیلے پن، یا مکینیکل نقصان کی علامات کے لیے وقفے وقفے سے کنکشن کا معائنہ کریں۔
• صرف مستند برقی عملے کو تنصیب، جانچ، خرابیوں کا سراغ لگانا، یا دیکھ بھال کرنا چاہیے۔

شائع شدہ YRM9-125DC معلومات 25mm² اور DIN-ریل کی تنصیب کے زیادہ سے زیادہ تار کنکشن کی بھی نشاندہی کرتی ہے، جو پینل ڈیزائنرز کو انکلوژر لے آؤٹ کی منصوبہ بندی کرتے وقت مفید معلومات فراہم کرتی ہے۔

اکثر پوچھے گئے سوالات

125A چھوٹے سرکٹ بریکر پر 2P کا کیا مطلب ہے؟

"2P" کا مطلب ہے کہ بریکر کے دو کھمبے ہیں۔ ڈی سی پروٹیکشن سسٹم میں، درست سوئچنگ اور آئسولیشن کے انتظامات کا تعین الیکٹریکل آرکیٹیکچر اور قابل اطلاق ضوابط کے مطابق کیا جانا چاہیے۔

کیا 2P 125A MCB سولر پی وی سسٹمز کے لیے موزوں ہے؟

اسے مناسب ڈی سی فوٹوولٹک ایپلی کیشنز میں استعمال کیا جا سکتا ہے جب اس کی وولٹیج کی درجہ بندی، موجودہ درجہ بندی، توڑنے کی صلاحیت، قطب کی ترتیب، اور تنصیب کی ضروریات سسٹم کے ڈیزائن سے مماثل ہوں۔ YRM9-125DC کو خاص طور پر شمسی فوٹو وولٹک اور مواصلاتی ایپلی کیشنز کے لیے شناخت کیا گیا ہے۔

YRM9-125DC کی توڑنے کی صلاحیت کیا ہے؟

شائع شدہ مصنوعات کی معلومات بتاتی ہے a10kA توڑنے کی صلاحیت. تنصیب کے مقام پر ممکنہ شارٹ سرکٹ کرنٹ کے خلاف اصل مناسبیت کا ابھی بھی جائزہ لیا جانا چاہیے۔

مصنوعات کن معیارات کی تعمیل کرتی ہے؟

کارخانہ دار شناخت کرتا ہے۔IEC 60947-2اورGB/T 14048.2مصنوعات کے لئے قابل اطلاق معیار کے طور پر. خریداروں کو اپنی مخصوص خریداری کی ضروریات کے لیے موجودہ تعمیل اور سرٹیفیکیشن دستاویزات کی درخواست کرنی چاہیے۔

مکینیکل عمر کیا ہے؟

شائع شدہ تصریحات کی مکینیکل عمر بتاتی ہے۔20,000 سائیکل. اصل سروس کی زندگی آپریٹنگ حالات، سوئچنگ فریکوئنسی، ماحولیاتی حالات اور درخواست کی ضروریات پر منحصر ہو سکتی ہے۔

نتیجہ

قابل اعتماد ڈی سی سرکٹ پروٹیکشن کے لیے صرف درست کرنٹ ریٹنگ کے ساتھ بریکر کا انتخاب کرنے سے زیادہ کی ضرورت ہوتی ہے۔ ایک موزوں2P 125A منی ایچر سرکٹ بریکرمناسب DC وولٹیج کی صلاحیت، بریکنگ کی صلاحیت، قطب کی ترتیب، تنصیب کی مطابقت، اور تسلیم شدہ معیارات کو یکجا کرنا چاہیے۔ Galaxy Fuse کا YRM9-125DC پلیٹ فارم فوٹو وولٹک اور کمیونیکیشن سسٹم سمیت ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے، جس میں 80-125A ریٹیڈ کرنٹ، 10kA تک بریکنگ کی گنجائش، DIN-ریل کی تنصیب، اور IEC 60947-2 اور GB/T 14048.2 کے ساتھ تعمیل سمیت شائع شدہ تفصیلات شامل ہیں۔

اگر آپ فوٹو وولٹک پروجیکٹ، کمیونیکیشن سسٹم، ڈسٹری بیوشن پینل، یا دیگر صنعتی ایپلیکیشن کے لیے قابل اعتماد ڈی سی سرکٹ تحفظ حاصل کر رہے ہیں،ہم سے رابطہ کریں۔اپنے وولٹیج، کرنٹ، پول کنفیگریشن، انسٹالیشن کی ضروریات اور پراجیکٹ کی تفصیلات پر بات کرنے کے لیے۔ Galaxy Fuse پروڈکٹ کی معلومات اور تکنیکی مدد فراہم کر سکتا ہے تاکہ آپ کو سرکٹ کے تحفظ کے مناسب حل کی شناخت میں مدد مل سکے۔
